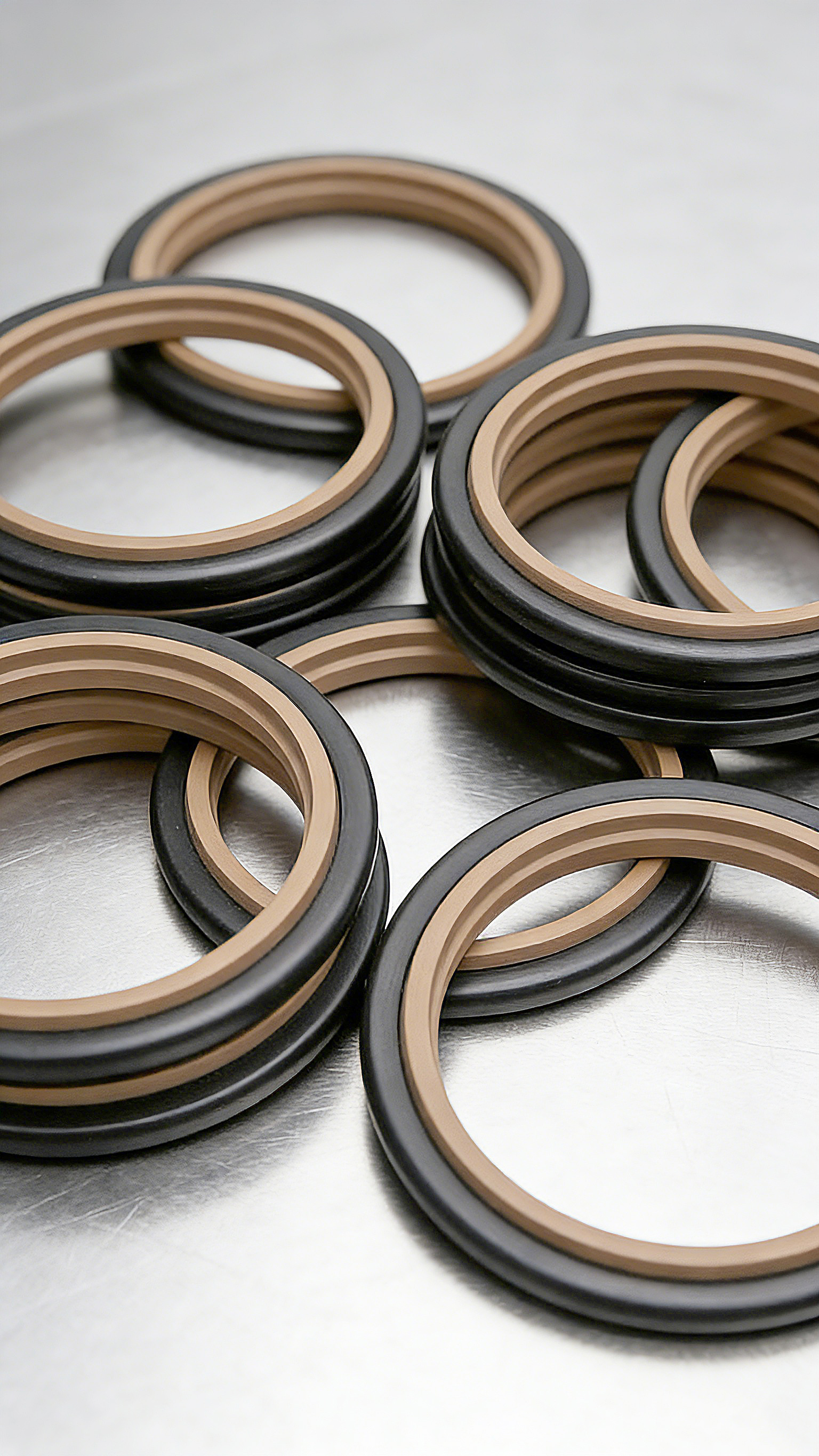

阶梯组合密封圈 DSJ

产品详情

-轴用密封圈

阶梯组合封DSJ

-工程机械轴用密封件

阶梯组合密封件

工作原理及基本知识

阶梯组合密封件又称为异形密封圈，他是由一个截面为阶梯型的密封件和一个橡胶o型密封圈组合而成的广州定制组合型密封圈的标准型号规格，主密封材料为丁腈橡胶及聚四氟乙烯等密封材料制成。

阶梯组合密封件截面图

技术参数> Technical Data

压力>
Pressure[Mpa]

温度>
Temperature(℃>)

速度
Sliding speed(m/s)

介质>
Medium

标准产品
tandard

-45/+200

液压油、阻燃油、水、气
Mineral oil based hydraulic fluids,barely

flammable hydraulic fluids,

water,air and others.

材料Material			设计标准或互换件 Standard or can fit the groove
	0圈 0-ring	滑环 Slide ring	ISO 7425/2
标准件Standard	NBR	PTFE-青铜 PTFE-Bronze	GB_T 15242.3
特殊Special (on request)	FKM	PTFE-碳纤维 PTFE-carbon	设计选用时可参考：派克密封件（Parker公司）OD系列、迈克密封件（Merkel公司）OMS-MR、特瑞堡密封圈（Trelleborg公司）RS1系列、阿斯顿密封件（AS公司）的XB系列标准。以上资料仅供参考。 RS13/RS11/RS15, GS55013/GS55011/GS55015

工作压力Pressure	160bar	250bar	400bar
挤出间隙Max Gap E	E≤0.6mm	E≤0.4mm	E≤0.2mm

订货范例 Order Example for standard version:
轴径 Diameter d=80mm
订货号 Order Code DSJ 80*95.1*6.3

Installation Dimension table based on Metric Size 公制沟槽尺寸(mm)
轴径d h9	沟槽底径D H9	槽宽L +0.2	0型圈线径d1	C≥	R1≤
4-18	d+4.9	2.2	1.8	2	0.4
8-25	d+7.3	3.2	2.65	2	0.4
19-150	d+10.7	4.2	3.55	3	0.8
38-250	d+15.1	6.3	5.3	5	1.2
50-255	d+20.5	8.1	7	7.5	1.6
250-700	d+24	8.1	7	8	1.6
650-1500	d+27.3	9.5	8.6	8.5	2
1000-1500	d+38	13.8	12	8.5	2
